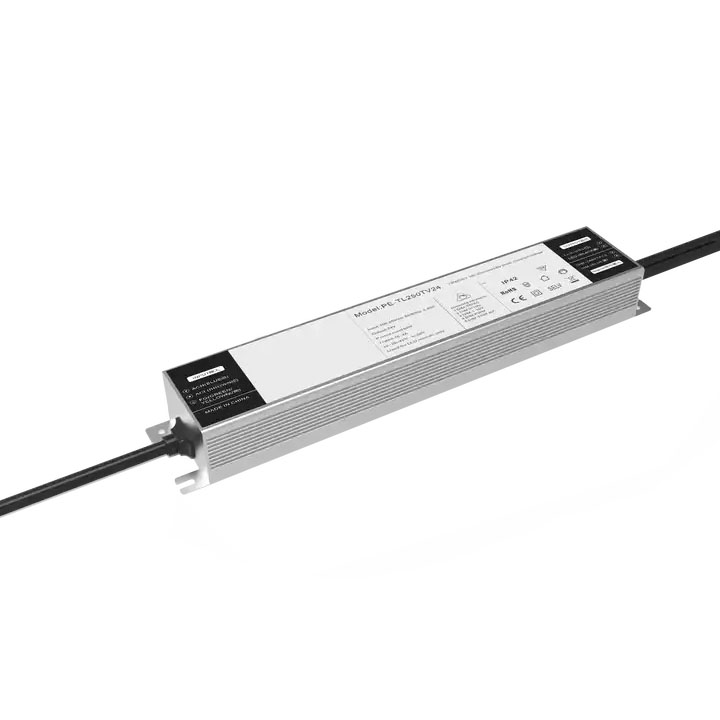

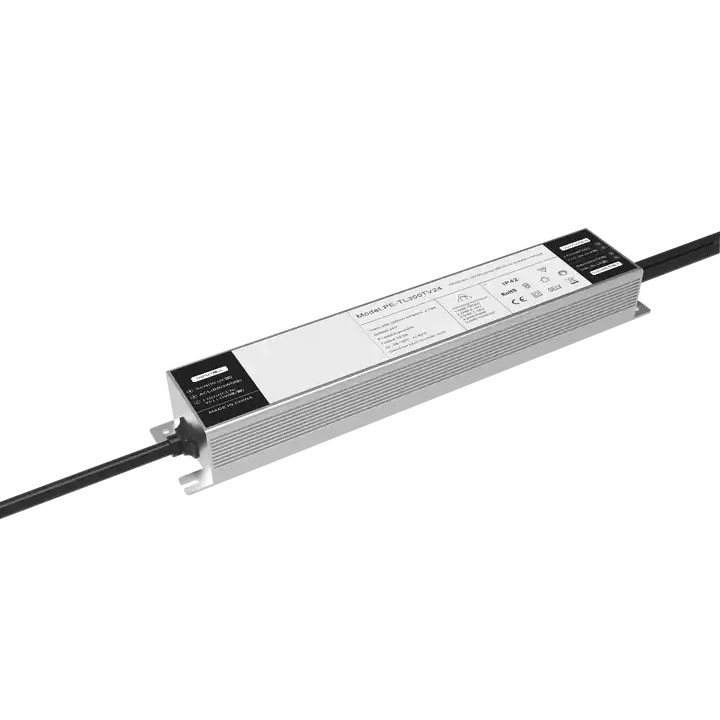

STARWELL adalah salah satu produsen, pemasok, dan eksportir Driver LED Triac Tegangan Konstan 150W terkemuka di Tiongkok.
PE-TL150TV mengadopsi kontrol CPU dan merancang berbagai mode kontrol. Peredupannya lambat dan lambat. Bahan baku yang digunakan adalah merek lini pertama dan desain peredupan ultra dalam chip impor, Cocok dengan berbagai sistem peredupan dan peredup cerdas di pasaran. Cangkang paduan aluminium, pembuangan panas yang cepat, membuat keseimbangan termal komponen lebih stabil.
Fitur Driver LED Triac Dimmable Tegangan Konstan 150W:
1. Rentang peredupan driver peredupan triac tegangan konstan 0-100%
2. Mendukung peredup tepi terdepan dan sistem peredupan tepi terdepan
3. Mendukung peredupan potensiometer 0-10V / 1-10V / 10V PWM / 100k
4. Tidak ada peredupan stroboskopik, catu daya peredupan yang sangat kompatibel
5. Jenis perlindungan: korsleting/arus berlebih/tegangan berlebih
6. Cangkang paduan aluminium, pembuangan panas yang cepat
7. Desain unik, fungsi lambat dan lambat
8. Cocok untuk lampu strip LED tegangan konstan dan aplikasi lainnya
9. Memenuhi standar keselamatan tegangan ekstra rendah SELV
10. Garansi 5 tahun
11. Ukuran: 230*47.5*32mm
Daftar Model Driver LED Triac Dimmable Tegangan Konstan 150W:
Triac & 0/1-10V 2 in 1 peredupan tegangan konstan
Seri | Model | Memasukkan | Kekuatan | hal | Tegangan Keluaran | Arus Keluaran |
PE702 20W |
PE702TV12 | AC200V-250V | 20W | 0,6PF | 12V | 1670mA |
PE702TV24 | 24V | 830mA | ||||
PE-L80TV 80W |
PE-L80TV24 | AC200V-250V | 80W | 0,6PF | 24V | 3.33A |
PE-TL60TV 60W |
PE-TL60TV24 | AC200V-250V | 60W | 0,6PF | 24V | 2.5A |
PE-TL60TV12 | AC200V-250V | 12V | 5A | |||
PE-TL100TV 100W |
PE-TL100TV24 | AC200V-250V | 100W | 0,6PF | 24V | 4.2A |
PE-TL100TV12 | AC200V-250V | 12V | 8.3A | |||
PE-TL150TV 150W |
PE-TL150TV24 | AC200V-250V | 150W | 0,6PF | 24V | 6.25A |
PE-TL120TV12 | AC200V-250V | 120W | 12V | 10A | ||
PE-TL250TV 250W |
PE-TL250TV24 | AC200V-250V | 250W | 0,6PF | 24V | 10.5A |
PE-TL300TV 300W |
PE-TL300TV24 | AC200V-250V | 300W | 0,6PF | 24V | 12.5A |
Aplikasi Driver LED Triac Dimmable Tegangan Konstan 150W:
1. Strip lampu tegangan konstan, strip lampu keras
2. Mendukung peredupan sistem terdepan
3. Villa, hotel kelas atas dan aplikasi lainnya
4. Kotak lampu ultra tipis
Spesifikasi Driver LED Triac Dimmable Tegangan Konstan 150W:
Model | PE-TL150TV24 | PE-TL150TV12 | |
KELUARAN | Tegangan Keluaran | 24Vdc | 12Vdc |
Arus Keluaran | 6,25A Maks | 10A Maks | |
Tegangan Keluaran Maks | 24Vdc ±0,25v | 12Vdc ±0,25v | |
Daya Keluaran | Maksimum 150W | Maksimum 120W | |
Tingkat Strobo | Tidak ada kedipan | ||
Rentang Peredupan | 0~100%, | ||
Frekuensi Peredupan PWM | >3600K | ||
MEMASUKKAN | Antarmuka Peredupan | Triac,0-10V/1-10V/10V PWM/100KResistor DIM Arus kontrol sinyal <0,1mA | |
Rentang Tegangan Masukan | 200-250Vac 50/60Hz | ||
Faktor kekuatan | 0.6 | ||
Masukan Saat Ini | <1,5A | ||
Efisiensi (umumnya) | 89,6% | 88% | |
Arus Masuk (typ.) | Mulai dingin80A/376us | ||
Anti Lonjakan | LN: 2kV | ||
Kebocoran arus | <0,5mA/230Vac | ||
LINGKUNGAN | Suhu Kerja | ta: 45°C tc: 85 °C | |
Kelembaban Kerja | 20 ~ 95%RH, tanpa kondensasi | ||
Suhu Penyimpanan, Kelembaban | -40~80°C, 10~95%RH | ||
Kelas tahan air | Ip42 | ||
PERLINDUNGAN | Perlindungan Kelebihan Beban | Matikan output ketika daya terukur≥102%, pulih otomatis. | |
Perlindungan Sirkuit Pendek | Mati secara otomatis jika terjadi korsleting, otomatis pulih. | ||
Perlindungan Tanpa Beban | keluaran Tegangan Konstan. | ||
KEAMANAN | Tahan Tegangan | I/PO/P: 3750Vac | |
Resistensi Isolasi | I/PO/P: 100MΩ/500VDC/25°C/70%RH | ||
Imunitas EMC | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Standar Uji Strobo | IEEE 1789 | ||
YANG LAIN | Dimensi | 230(255)*47,5*32mm(P×L×T) | |
Sedang mengemas | 288×35×60mm(P×L×T) | ||
Berat (GW) | 580±10g | ||
MENJELASKAN | Saat digunakan, harap perhatikan kabel input dan output, dan jangan membalikkan koneksi. Dilarang menghubungkan antarmuka sinyal dengan tegangan lebih tinggi dari 15V, jika tidak, catu daya akan rusak Selama penggunaan catu daya, ketika beban mendekati beban penuh, suhu rumah catu daya sedikit lebih tinggi. Karena efisiensi pembuangan panas yang tinggi dari aluminium, suhu internal dapat dipastikan Meningkatkan masa pakai |
Ukuran:
Diagram pengkabelan:
