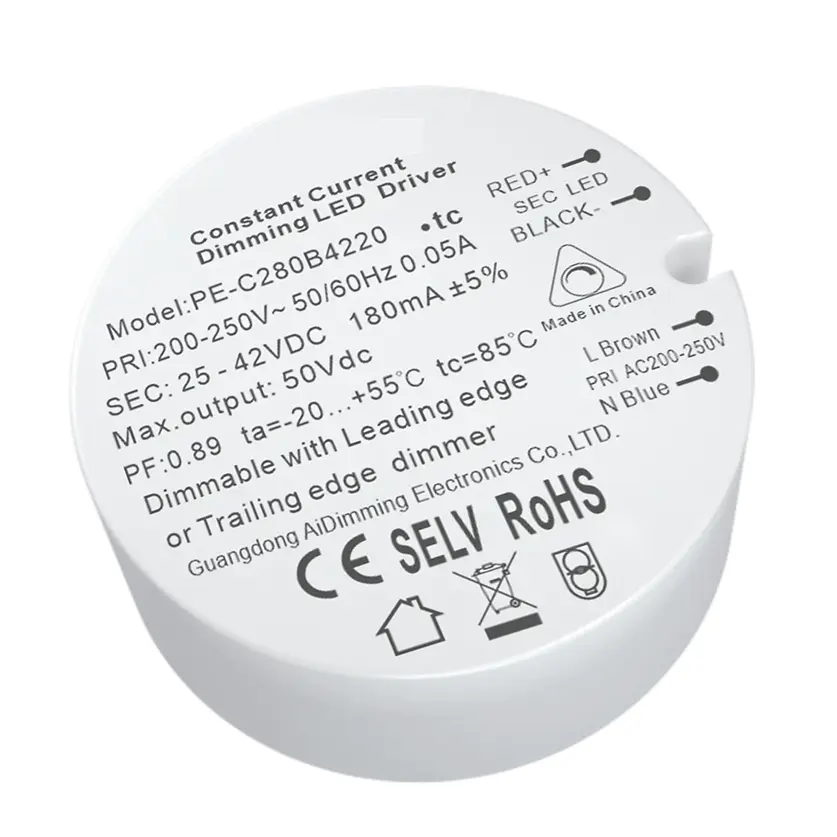

Driver LED Triac Dimmable Arus Konstan 8.4W

PE-C280 adalah salah satu driver LED triac arus konstan 8,4W yang dapat diredupkan yang dikembangkan oleh pabrikan China Starwell dengan faktor daya tinggi, efisiensi tinggi, presisi tinggi, penggunaan chip kontrol sakelar kehilangan rendah stabil yang efisien dan komponen berkinerja tinggi menjadikannya dengan kebisingan rendah, umur panjang dan karakteristik lainnya. Pengemudi mengadopsi teknologi konduksi panas silika gel, yang dapat menahan suhu tinggi 55 ℃.

mengirimkan permintaan

Sebagai produsen profesional, Starwell ingin memberi Anda driver LED triac arus konstan 8,4W yang dapat diredupkan berkualitas tinggi, yang cocok untuk peredup RPC MOSFET dan peredup FPC TRAIC.

Spesifikasi

Model		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
KELUARAN	Tegangan Keluaran	12-24Vdc	25-42Vdc	2,5-6Vdc	6-12Vdc	12-24Vdc
	Tegangan Keluaran Maks	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	Tegangan Keluaran Tanpa Beban	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Arus Keluaran	350mA	200mA	700mA	700mA	300mA
	Daya Keluaran	4.2W~8.4W	5W~8.4W	1,75W~4,2W	4.2W~8.4W	3,6W~7,2W
	Tingkat Strobo	Kedipan yang lebih rendah (8%)
	Rentang Peredupan	2~100%,
	Frekuensi Peredupan PWM
	Akurasi Saat Ini	±5%
	Riak & Kebisingan	=500mv hal-hal
MASUKAN	Antarmuka Peredupan	Triac Tepi terdepan/Tepi Tralling
	Rentang Tegangan Masukan	200-250Vac
	Frekuensi	50/60Hz
	Masukan Saat Ini	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Faktor Daya	PF>0,9(saat beban penuh)	PF>0,9(saat beban penuh)	PF>0,88(saat beban penuh)	PF>0,88 (pada beban penuh)	PF>0,88 (pada beban penuh)
	THD	230Vac@THD <20% (pada beban penuh )
	Efisiensi (umumnya)	77%	79%	77%	77%	77%
	Arus Masuk (typ.)	Mulai dingin0.8A	Mulai dingin0.8A	Mulai dingin1.54A	Mulai dingin0.8A	Mulai dingin0.8A
	Anti Lonjakan	LN: 1,5kV
	Kebocoran Arus	<0,25mA/230Vac
LINGKUNGAN	Suhu Kerja	suhu: 55°C suhu: 85°C
	Kelembaban Kerja	20 ~ 95%RH, tanpa kondensasi
	Suhu Penyimpanan, Kelembaban	-40 ~ 80°C, 10~95%RH
	Suhu. Koefisien	±0,03%/°C(0-50)°C
	Getaran	10~500Hz, 2G 12 menit/1 siklus, periode selama 72 menit. masing-masing sepanjang sumbu X, Y, Z.
PERLINDUNGAN	Perlindungan Terlalu Panas	Menyesuaikan atau mematikan arus keluaran secara cerdas jika suhu PCB ≥110°C,, pulih secara otomatis.
	Perlindungan Kelebihan Beban	Matikan output ketika daya terukur≥102%, pulih otomatis.
	Perlindungan Sirkuit Pendek	Mati secara otomatis jika terjadi korsleting, otomatis pulih.
	Perlindungan Tanpa Beban	Matikan output jika tidak ada beban, otomatis pulih ketika beban kembali normal.
KESELAMATAN & EMC	Tahan Tegangan	I/PO/P: 3750Vac
	Resistensi Isolasi	I/PO/P: 100MΩ/500VDC/25°C/70%RH
	Standar Keamanan	IEC/EN61347-1, IEC/EN61347-2-13
	Emisi EMC	EN55015, EN61000-3-2 Kelas C, IEC61000-3-3
	Imunitas EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	Standar Uji Strobo	IEEE 1789
YANG LAIN	Dimensi	43,2×0,5mm(L×T)
	Sedang mengemas	DI tas
	Berat (GW)	42g±5g

Faktur:

● Driver peredupan fase-potong LED, rentang peredupan 2-100%

● Cocok untuk peredup RPC MOSFET dan peredup FPC TRAIC

● PFC aktif

● Perlindungan: hubungan pendek/tegangan berlebih/arus berlebih

● Teknologi konduksi panas gel silika, angin dingin alami

● Volume sangat kecil

● Cocok untuk penerangan rumah LED dan penerangan komersial

● Perangkat perlindungan tanpa beban yang aman

● Pemasangan yang ekonomis dan nyaman

● mematuhi standar keselamatan peralatan penerangan dunia

● Perlindungan kelas II

● Garansi tiga tahun

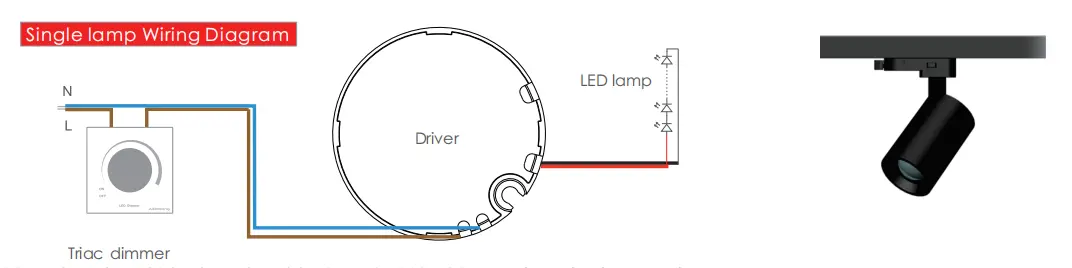

Diagram Pengkabelan:

Pengkabelan:

Kabel keluaran: Kabel PVC merah dan hitam 20AWG, panjang 200-230mm, persyaratan pengupasan kabel: 5-7mm

Kabel masukan: Kabel berinsulasi ganda VDE Coklat Biru 20AW, panjang 150-160 mm, persyaratan pengupasan kabel: 5-7 mm

Kegunaan bimbingan:

1. Harap perhatikan perbedaan antara input dan output, sambungkan dengan benar, lalu hidupkan

2. Silakan sambungkan terlebih dahulu beban keluaran DC, buka catu daya setelah pemeriksaan; dalam mode arus konstan, jika daya menyala di sirkuit terbuka, harap matikan catu daya dan tidak dapat menghubungkan LED sampai energi listrik yang disimpan oleh pelepasan keluaran, atau dapat merusak LED;

3. Jenis catu daya ini hanya terbatas pada penggunaan lampu dan lentera LED, rentang tegangan masukan adalah AC200-250v, kapas insulasi panas, dan benda lain yang menghalangi pembuangan panas produk, yang sesuai dengan produk di bawah tegangan keluaran spesifik, kisaran arus, suhu lingkungan penggunaan -20-45 sayang, dan jaminan tidak dapat mencakup kondisi lingkungan, produk ini menikmati garansi gratis selama tiga tahun.

Kondisi abnormal dan metode pengobatan yang sesuai:

1.Lampu LED tidak menyala setelah driver peredup dihubungkan untuk pertama kalinya, matikan input AC dan periksa seperti berikut:.

a) Apakah keluaran DC kontak buruk atau tidak:

b) Apakah polaritas keluaran DC terbalik, atau papan LED dilas anti;

c) Apakah input AC merupakan kontak yang buruk: uji setelah menghilangkan kegagalan ini.

2. Perangkat memiliki koneksi yang baik, lampu LED, tetapi LED berkedip-kedip, harap matikan input AC, lalu periksa output DC.

a) di luar jalan raya.di bawah beban.

b) Apakah parameter dan parameter sebenarnya cocok atau tidak.

3. Harap segera berkomunikasi dengan kami jika Anda memiliki pertanyaan dalam penggunaan, kami akan mencoba sebaik mungkin untuk menyelesaikan masalah dengan Anda.
