Bagaimana injektor PoE menyuplai daya dan jaringan ke kamera

Pengembangan awal dan konstruksi selanjutnya dari skema pasokan injektor PoE untuk peralatan pemantauan keamanan saling terkait erat. Khususnya pada tahap konstruksi selanjutnya, spesifikasi, karakteristik, dan protokol terkait kamera PoE dan modul catu daya PoE harus dipahami sepenuhnya. Hanya dengan cara ini kita dapat memastikan bahwa proyek pemantauan diselesaikan secara efisien dan berbiaya rendah. Bagaimana modul catu daya PoE memberi daya pada kamera pengintai dan menyediakan jaringan?

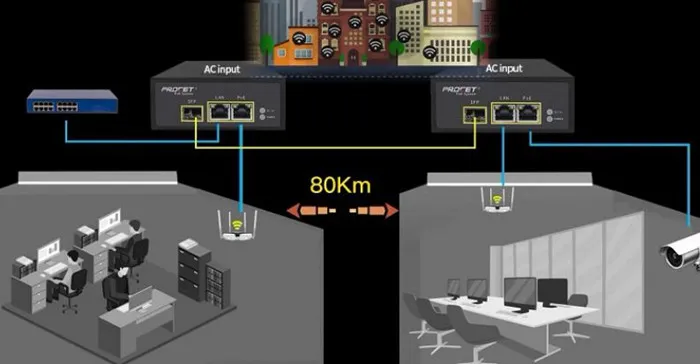

Catu daya PoE hanya memerlukan satu kabel jaringan untuk menyediakan daya dan transmisi jaringan ke AP (kamera PoE, AP nirkabel, dan peralatan lainnya) secara bersamaan. Sistem pemantauan keamanan mengadopsi solusi catu daya PoE jaringan (lihat gambar di bawah untuk detailnya), sehingga menghilangkan kebutuhan pemasangan soket dan pemasangan kabel daya. dll., sehingga menghemat biaya waktu, biaya penyebaran jaringan, biaya tenaga kerja instalasi, dan biaya pemeliharaan selanjutnya, dll. Semakin banyak perangkat bertenaga pasokan injektor PoE yang digunakan dalam jaringan, semakin jelas keuntungan waktu dan biayanya.

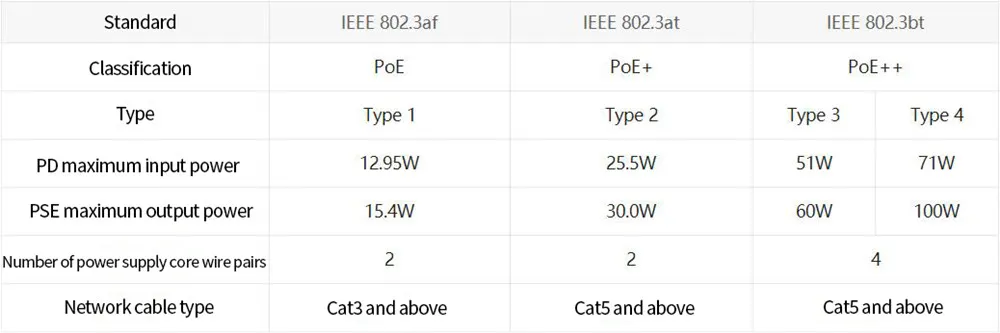

Hanya ada tiga standar untuk modul suplai injektor PoE. Daya catu daya IEEE802.3af adalah 15,4W/at. Daya catu daya adalah 30W/bt. Daya catu dayanya adalah 90w (lihat gambar di bawah untuk detailnya). Bagaimana cara mencocokkan catu daya PoE dan penerima daya PoE (kamera PoE)? Misalnya:

1. Ketika daya kamera PoE adalah 10W, Anda dapat memilih modul catu daya PoE IEEE802.3af;

2. Ketika daya kamera PoE adalah 20W, Anda harus memilih modul catu daya PoE IEEE802.3802.3at;

3. Perlu dicatat bahwa standar 802.3at kompatibel dengan standar 802.3af, jadi ketika kamera PoE adalah standar 802.3af, Anda dapat memilih modul catu daya 802.3af atau PoE standar.

Standar 802.3bt kompatibel dengan 802.3at dan 802.3af.
