Pembongkaran Pengisi Daya Cepat GaN 140W Baru Apple

Pengisi daya cepat 140W baru Apple hadir dengan model terbaru A3607. Sebagai aksesori pengisian daya terbaru yang dirancang oleh Apple untuk perangkat generasi mendatang, paparan A3607 telah memicu perhatian industri yang luas terhadap solusi pengisian daya perangkat Apple yang akan datang.

Dengan tampilan, ukuran dan parameter yang pada dasarnya sama dengan model sebelumnya, apakah arsitektur internalnya telah disesuaikan? Apakah komponen inti telah ditingkatkan? Dengan pertanyaan-pertanyaan ini, ChargerLAB segera melakukan pembongkaran mendetail pada pengisi daya cepat Apple 140W A3607 yang baru, dan sekarang akan mengungkapkan struktur internalnya yang sebenarnya.

Penampilan Pengisi Daya Cepat Apple 140W

Kemasannya menampilkan desain klasik minimalis, dengan logo Apple, nama produk, dan tampilan tercetak di bagian depan.

Stiker parameter produk ditempel di samping.

Tampilan dekat parameter pada stiker akan diperkenalkan di bagian tampilan fisik produk nanti.

Pengisi daya ini kompatibel dengan perangkat USB‑C, dan secara resmi direkomendasikan untuk digunakan dengan MacBook Pro 16 inci yang dilengkapi port MagSafe 3.

Adaptor daya diproduksi di dalam negeri, dengan tanggal produksi 2026 dan model A3607.

Paket termasuk pengisi daya dan panduan pengguna.

Pengisi daya dibungkus dengan kertas pelindung untuk mencegah goresan pada kondisi awalnya.

Tampilan pengisi daya cepat 140W baru Apple identik dengan model sebelumnya, dengan hasil akhir mengkilap dan transisi sudut membulat.

Logo Apple berada di tengah bodi depan dan belakang.

Informasi parameter pengisi daya dicetak di satu sisi bodi.

Parameter Produk Close-up

Masukan: 100–240V~ 50/60Hz 2A

Keluaran (USB PD): 5.2V 3A, 9V 3A, 15V 5A, 20.5V 5A, 28V 5A

Pengisi daya telah lulus sertifikasi CCC dan KC.

Nama produk, model dan tindakan pencegahan tercetak di sisi lain casing.

Model pengisi daya cepat 140W baru Apple adalah A3607.

Pengisi dayanya dilengkapi dengan pin standar China yang dapat dilipat, dengan desain sayap ganda di kedua sisinya.

Pin mengadopsi desain modul independen klasik dan dapat dilepas serta diganti.

Tampilan jarak dekat dari alas pemasangan berbentuk T, yang juga dapat berfungsi sebagai kabel ground.

Casing modul ditandai dengan peringkat 250V~ 2,5A dan Jabil Inc., yang menunjukkan modul pin dipasok oleh Jabil. Khususnya, klip logam untuk fiksasi tambahan ditambahkan di dalam slot modul untuk memastikan modul tidak mudah kendor setelah penggunaan jangka panjang.

Selain itu, desain pinnya berbeda dengan versi lama.

Ujung keluaran dilengkapi dengan satu port USB‑C dengan inti plastik putih.

Cangkang wadah port USB‑C juga dirancang secara independen.

Panjang bodi terukur pengisi daya cepat 140W baru Apple adalah 95,68 mm.

Lebarnya 74,35 mm.

Ketebalannya 28.51mm.

Ditempatkan berdampingan dengan pengisi daya cepat galium nitrida 140W lama Apple A2452, tampilan utama dan dimensi adaptor daya baru dan lama benar-benar identik.

Persepsi ukuran intuitif dari pengisi daya di tangan.

Selain itu, produk ini memiliki berat sekitar 285g.

Diuji dengan ChargerLAB POWER‑Z KM003C untuk mendeteksi protokol output port USB‑C, produk ini mendukung protokol pengisian daya PD3.1 dan DCP.

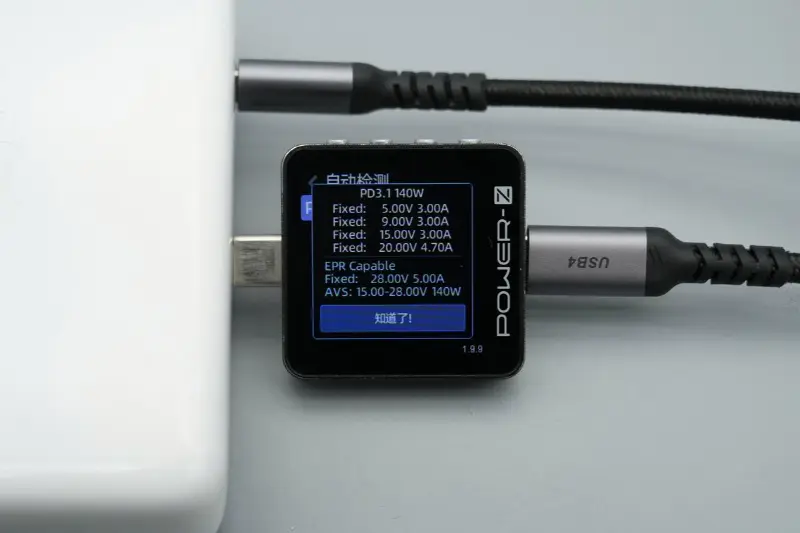

Paket PDO menunjukkan bahwa port USB‑C juga memiliki lima roda gigi tegangan tetap: 5V 3A, 9V 3A, 15V 3A, 20V 4,7A, 28V 5A, serta roda gigi tegangan AVS 15–28V 140W.

Saat mengisi daya iPhone 17 Pro Max dengan pengisi daya cepat 140W baru dari Apple, daya pengisian daya terukur adalah sekitar 36,34W.

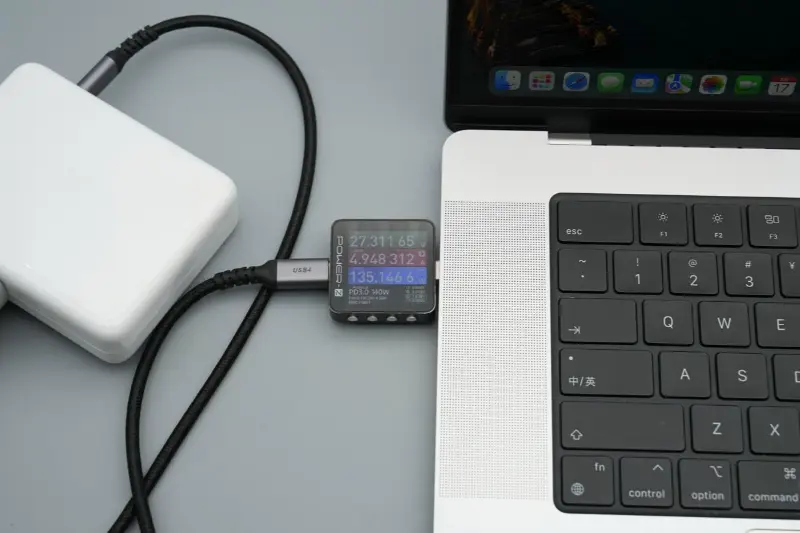

Saat mengisi daya MacBook Pro, daya pengisian terukur adalah sekitar 135,15W, berhasil mengaktifkan pengisian cepat 28V 5A 140W.

Pembongkaran Pengisi Daya Cepat Apple 140W

Casing charger dibuka dengan cara memotong sepanjang sisinya.

Casingnya sangat tebal untuk perlindungan yang kuat, dan ujung-ujungnya direkatkan untuk memperkuat modul internal.

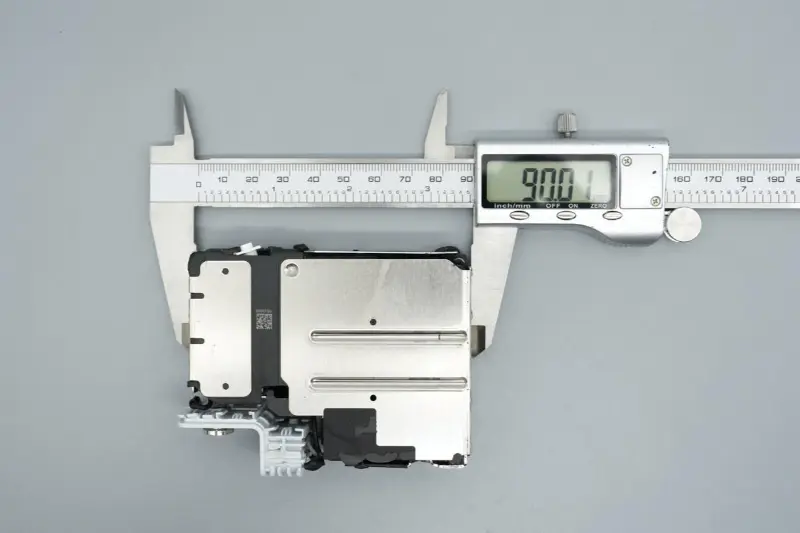

Panjang modul internal yang diukur adalah 90,01 mm.

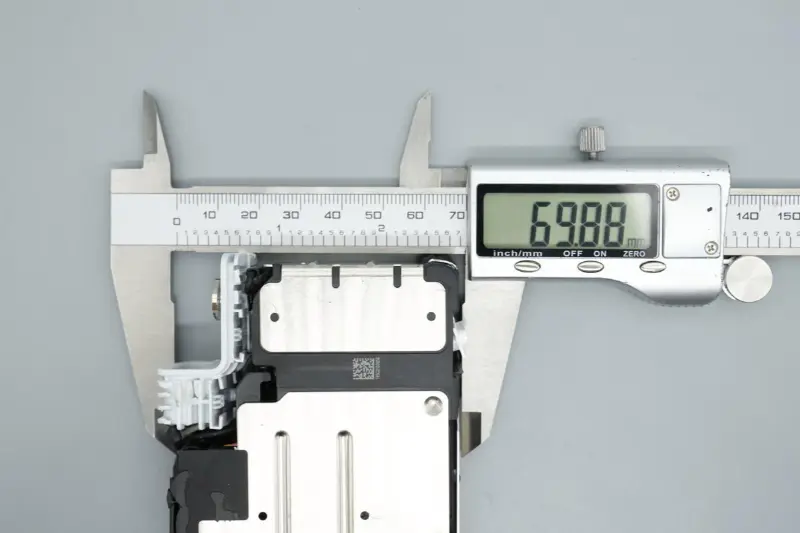

Lebarnya 69,88mm.

Ketebalannya 23,52 mm.

Modul PCBA ditutupi dengan dua cangkang logam terintegrasi untuk pembuangan panas yang seragam.

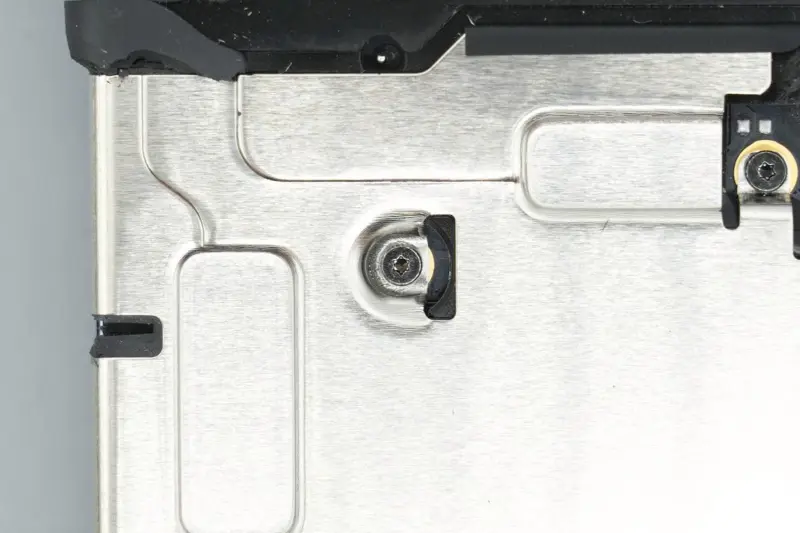

Cangkang logam dipasang dengan sekrup.

Pita isolasi dipasang di beberapa area di samping.

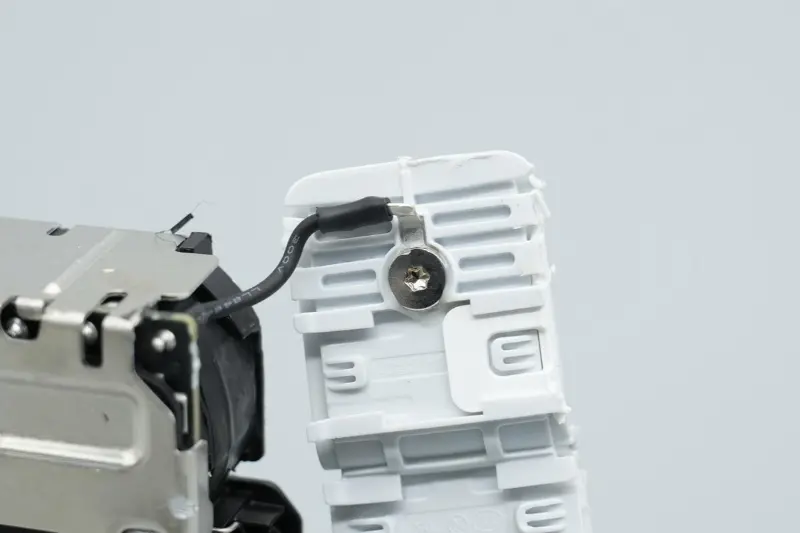

Sebuah kabel di ujung masukan dihubungkan ke dasar pemasangan berbentuk T untuk grounding.

Tabung heat-shrink digunakan untuk insulasi pada titik pengelasan terminal kabel AC.

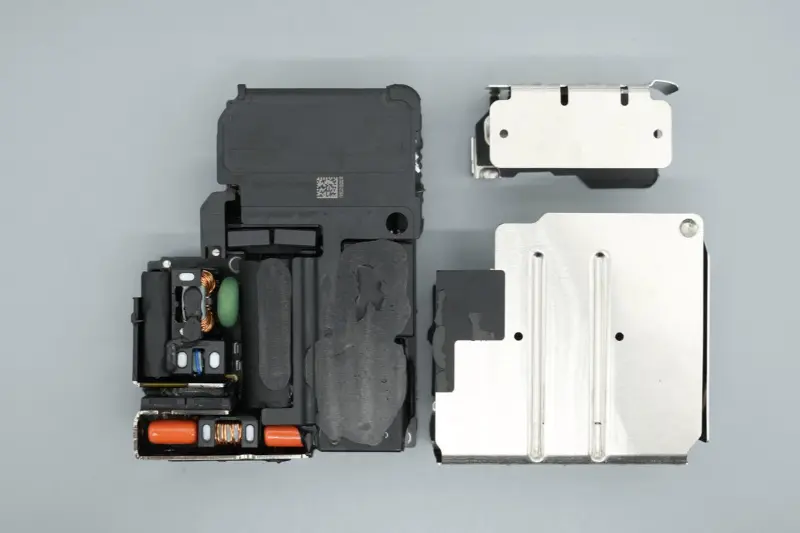

Lepaskan sekrup untuk melepaskan cangkang logam.

Perlakuan isolasi diterapkan pada sisi dalam cangkang logam yang sesuai dengan bagian belakang mainboard dan area lainnya.

Penutup plastik menutupi area transformator modul, dan komponen seperti kapasitor dan induktor direkatkan.

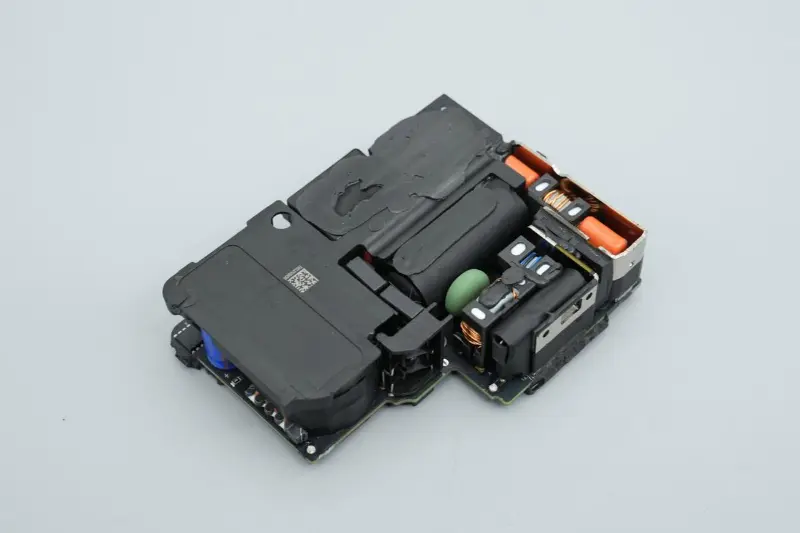

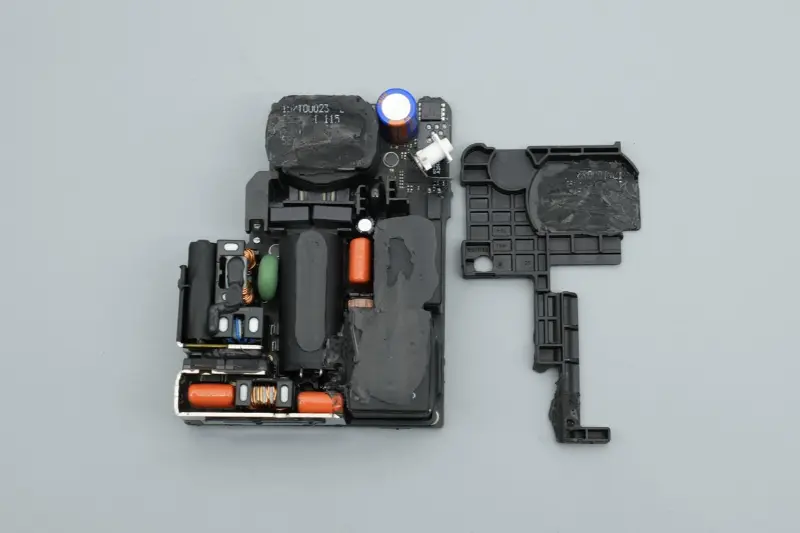

Lepaskan penutup plastik, dan bingkai plastik dipasang di area tengah untuk penguatan dan isolasi.

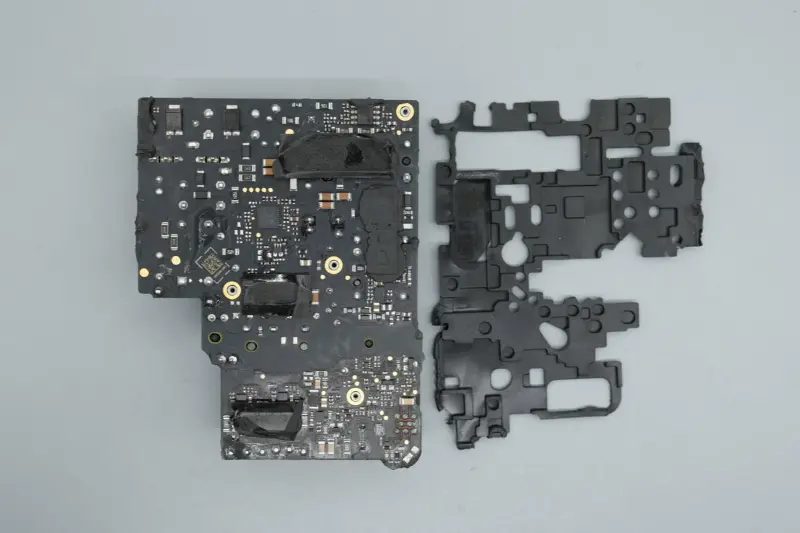

Bagian belakang mainboard dilapisi dengan bantalan karet lembut untuk perlindungan.

Lepaskan bantalan pelindung, dan Anda dapat melihat bahwa lem konduktif termal diterapkan pada area chip yang sesuai dan stiker konduktif termal grafit terpasang.

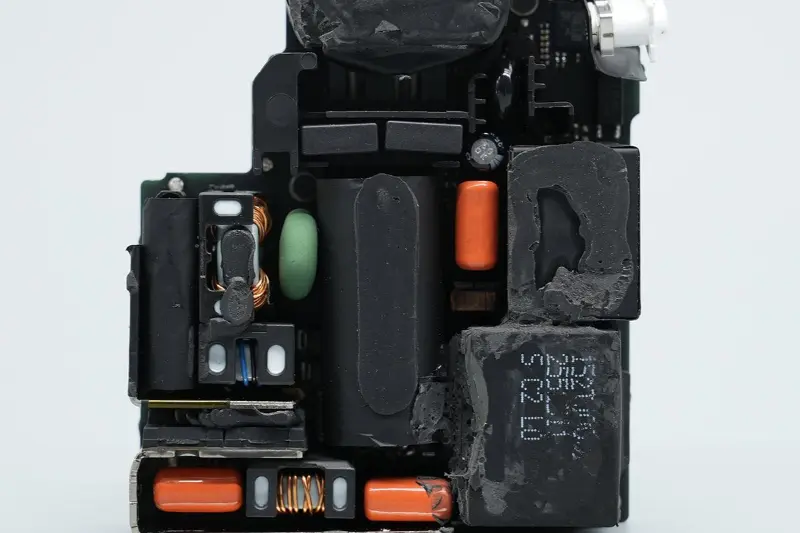

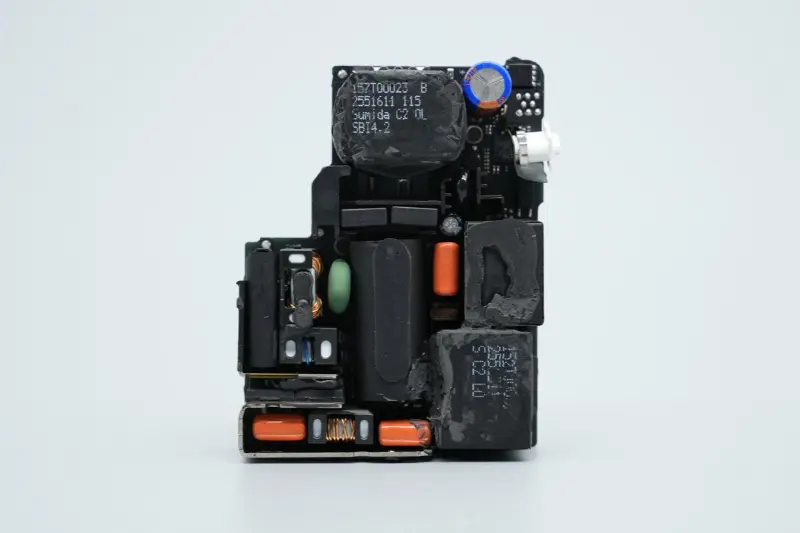

Bagian depan modul PCBA disusun dengan sekering, induktor mode umum, kapasitor elektrolitik filter tegangan tinggi, trafo arus, kapasitor film, kapasitor catu daya, induktor penguat PFC, induktor step-down, trafo dan perangkat lainnya, dengan tata letak keseluruhan yang kompak dan teratur.

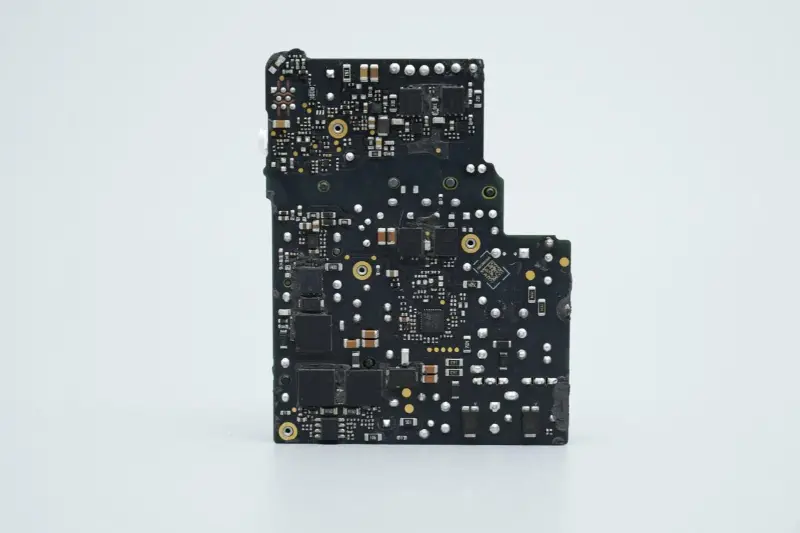

Bagian belakang papan PCB dilengkapi dengan pengontrol yang relevan dan tabung MOS untuk sirkuit peningkatan PFC dan sirkuit catu daya switching LLC.

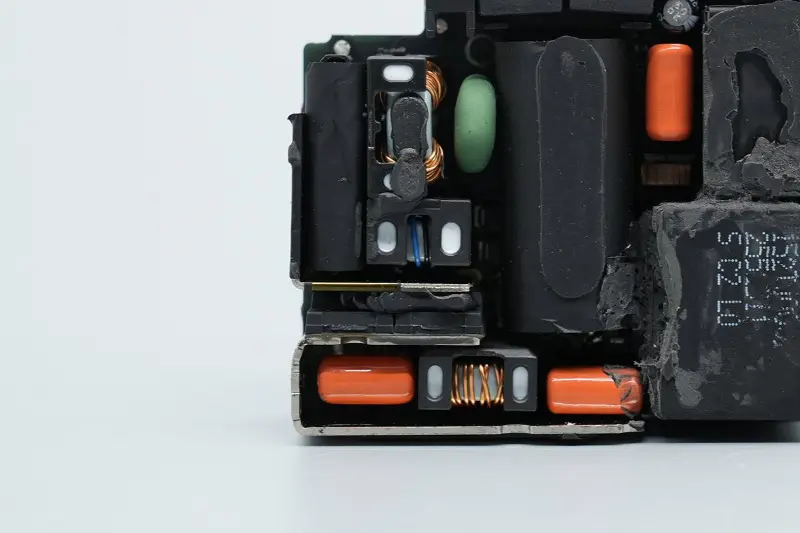

Dua unit pendingin tambahan dipasang di ujung masukan modul PCBA, dengan dua tabung MOS penyearah aktif Infineon di antaranya.

Area yang dikelilingi oleh dua unit pendingin juga dilengkapi dengan sekering, kapasitor pengaman X2, induktor mode umum, varistor, kapasitor filter film, induktor filter, dan perangkat lainnya.

Sekring disusun di atas kapasitor pengaman X2 dan dibungkus dengan selotip.

Lepaskan selotipnya, dan Anda dapat melihat bahwa kapasitor pengaman X2 ditutupi dengan cangkang plastik untuk isolasi, dan kedua komponen tersebut dibungkus dan dipasang dengan selotip.

Arus pengenal sekering adalah 3,15A, dan tabung isolasi dipasang pada satu pin las.

Tampilan jarak dekat dari kapasitor pengaman X2 dengan kapasitas 0,22μF.

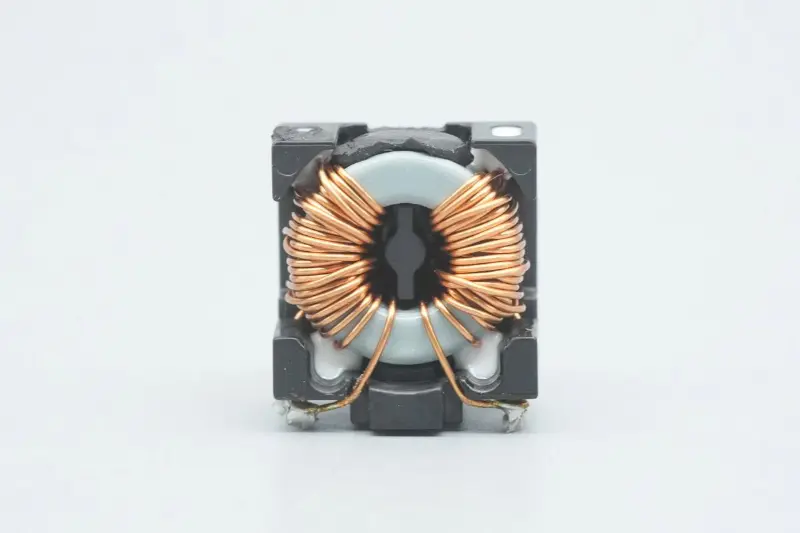

Induktor mode umum digunakan untuk menyaring gangguan EMI, dan dilas dengan braket plastik.

Tampilan jarak dekat dari induktor mode umum lainnya.

Varistor TVR10621M digunakan untuk perlindungan tegangan lebih masukan.

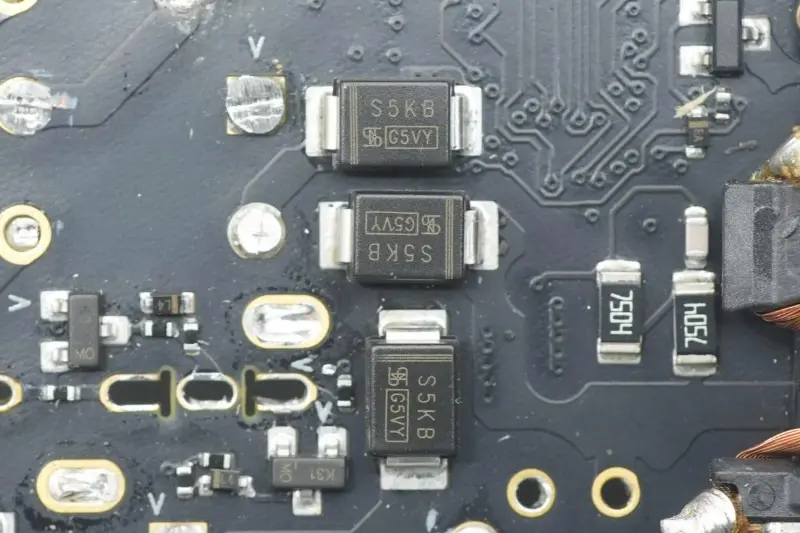

Ujung masukan mengadopsi penyearah jembatan yang terdiri dari empat dioda.

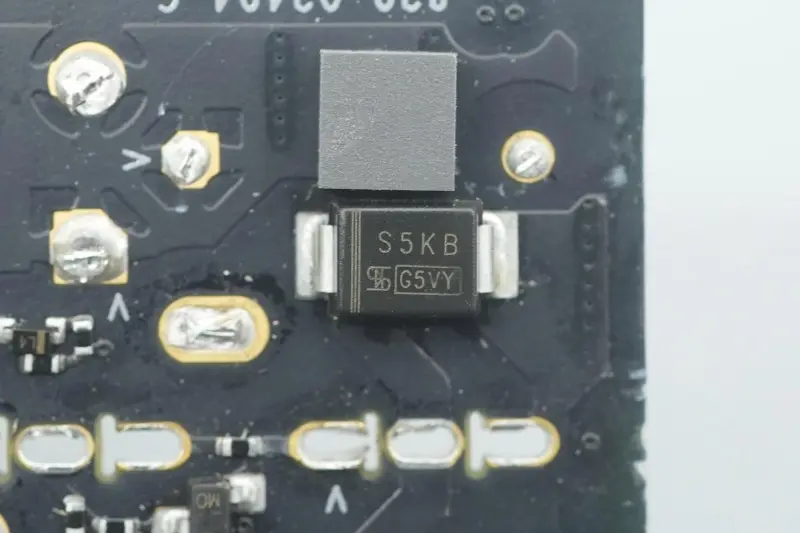

Tampilan jarak dekat dari dioda keempat.

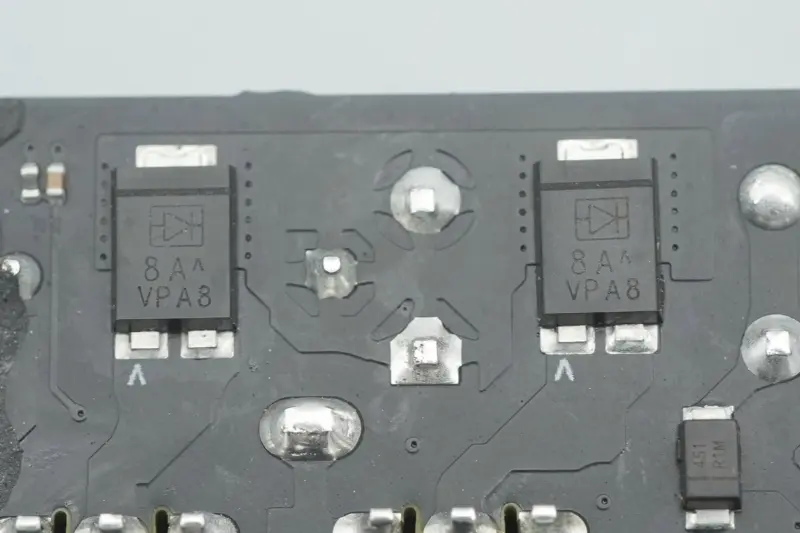

Tampilan jarak dekat dari dua dioda lainnya, dipasangkan dengan Infineon CoolMOS IPA65R095C7 untuk rektifikasi aktif.

Dua tabung MOS penyearah aktif berasal dari Infineon, model khusus untuk Apple, bertanda 65C095C7, dikemas dalam TO‑220FP, digunakan untuk meningkatkan efisiensi rektifikasi.

Tampilan jarak dekat dari dua kapasitor film dengan spesifikasi 1μF 450V.

Tampilan jarak dekat dari induktor filter cincin magnetik, diperkuat dengan lem.

Induktor penguat PFC dan induktor step-down dipasang di ujung yang lain.

Area pusat dilengkapi dengan kapasitor elektrolitik filter tegangan tinggi, trafo arus, kapasitor film, kapasitor resonansi, kapasitor catu daya chip kontrol utama, kapasitor Y, dan perangkat lainnya. Kapasitor elektrolitik filter tegangan tinggi dibungkus dengan pita isolasi dan ditempatkan secara horizontal.

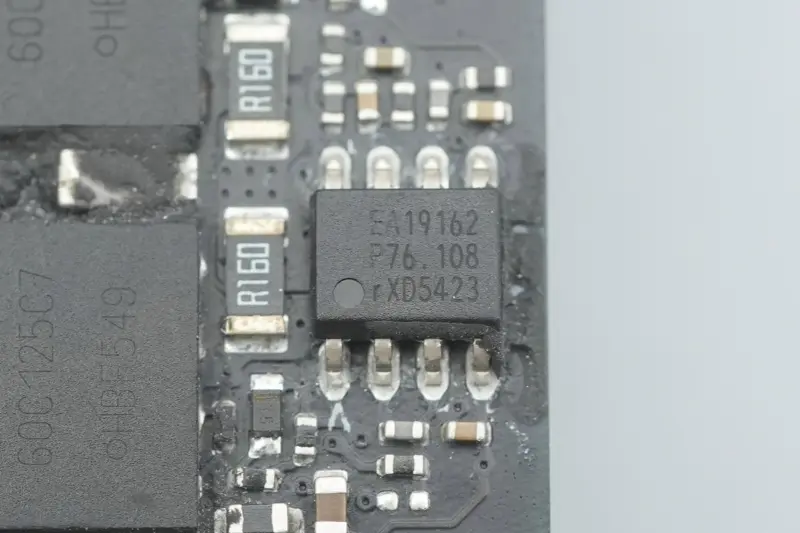

Pengontrol PFC berasal dari NXP, model TEA19162T, dengan fungsi pelepasan kapasitor X terintegrasi, beroperasi dalam mode kuasi-resonansi atau mode DCM. Mendukung rentang tegangan masukan 70–276V, mengintegrasikan soft start dan soft stop, serta memberikan peningkatan output yang diatur secara presisi.

TEA19162T mengadopsi peralihan lembah atau peralihan tegangan nol untuk meminimalkan kerugian peralihan, mendukung pembatasan frekuensi untuk mengurangi kerugian peralihan, dan mendukung mode burst untuk mengurangi konsumsi daya. Dikemas dalam SO8.

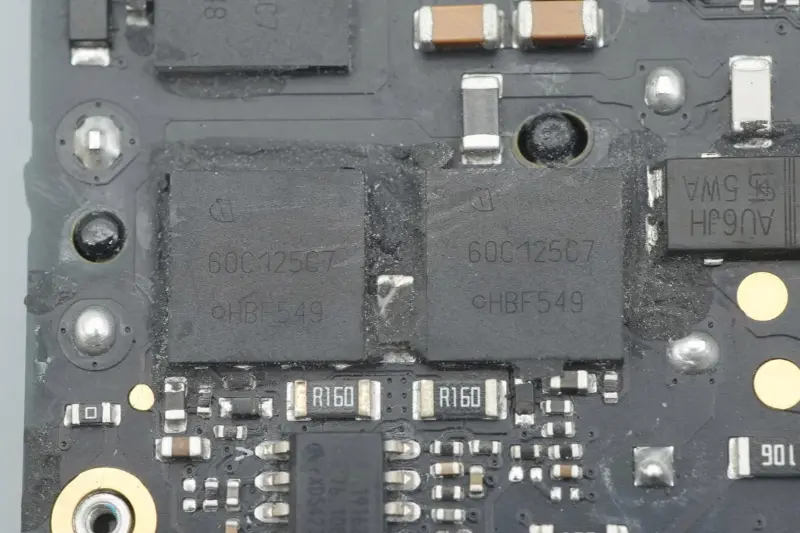

Tabung sakelar PFC berasal dari Infineon, bertanda 60C125C7, dikemas dalam VSON‑4.

Tampilan jarak dekat dari induktor penambah PFC.

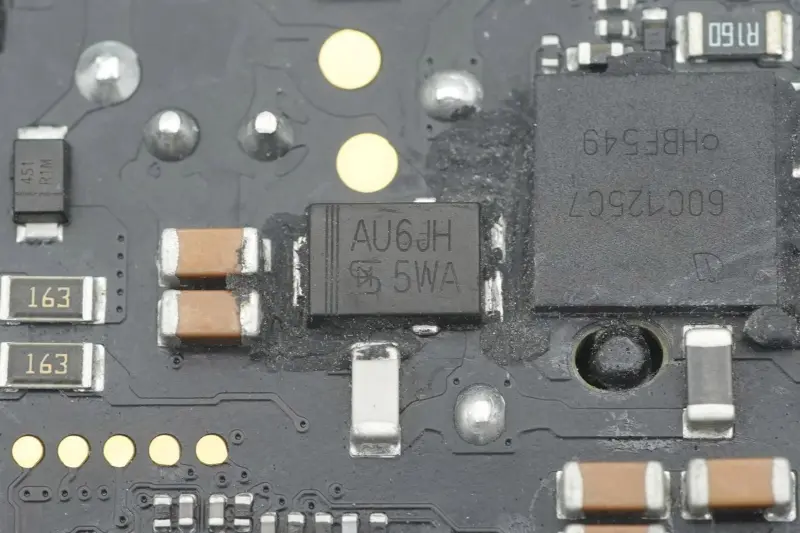

Dioda penyearah PFC berasal dari Taiwan Semiconductor, model TUAU6JH, dioda pemulihan cepat dengan spesifikasi 600V 6A, dikemas dalam TO‑277A.

Kapasitor elektrolit filter tegangan tinggi berasal dari Rubycon, dengan spesifikasi 450V 82μF.

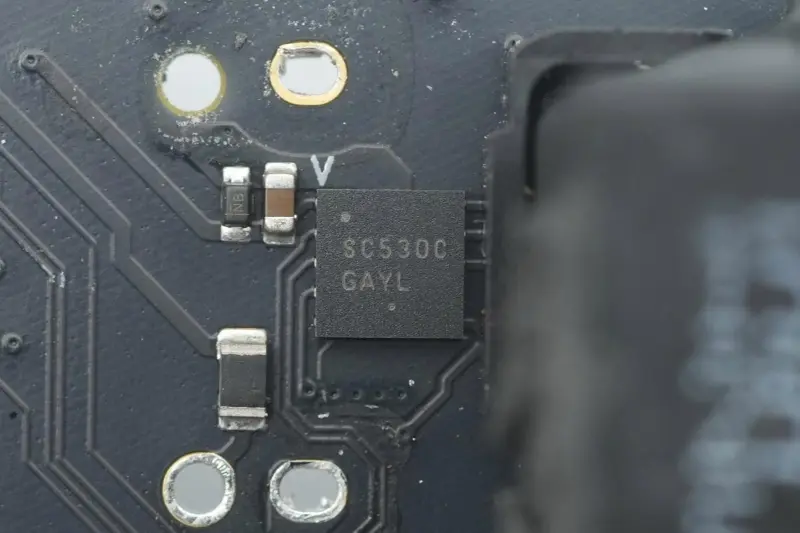

Driver untuk tabung sakelar Infineon dan STMicroelectronics adalah model khusus dari ON Semiconductor, bertanda SC530C.

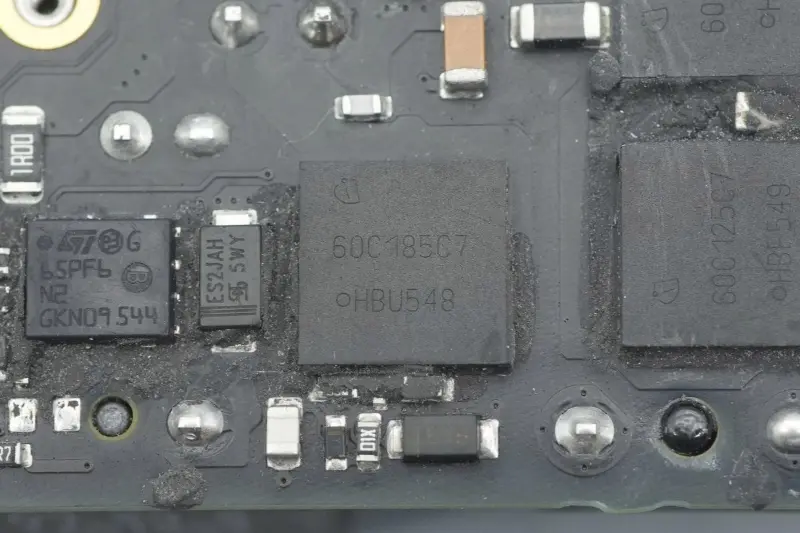

Tabung MOS khusus dari Infineon, bertanda 60C185C7, model khusus untuk Apple, dikemas dalam VSON‑4.

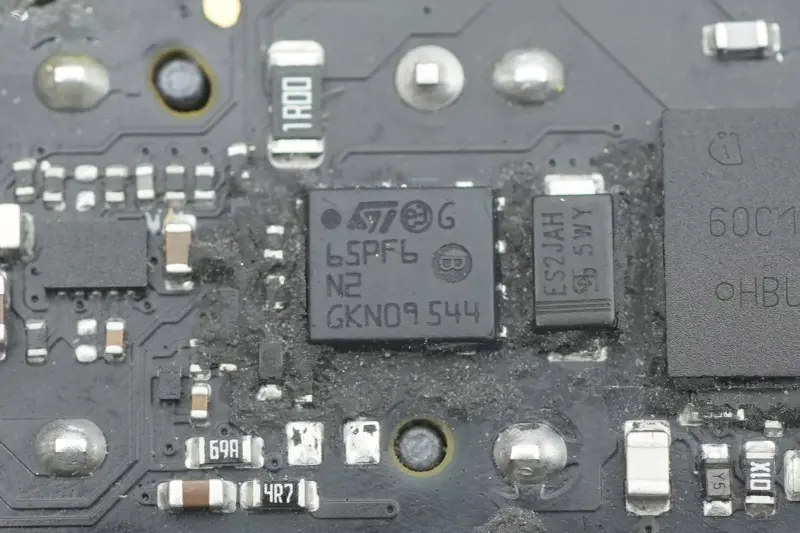

Tabung MOS lainnya berasal dari STMicroelectronics, bertanda 65PF6N2, dikemas dalam PowerFLAT 5x6 HV.

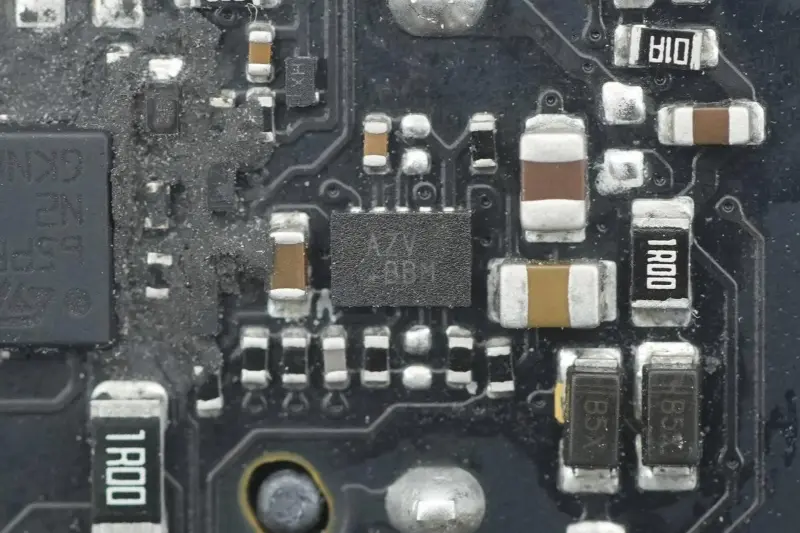

Sebuah chip bertanda AZV.

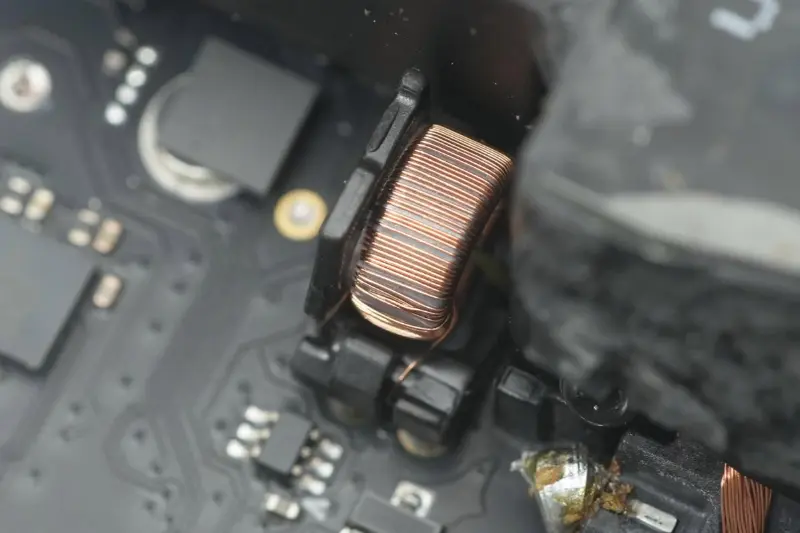

Trafo arus untuk mendeteksi arus masukan tahap step-down.

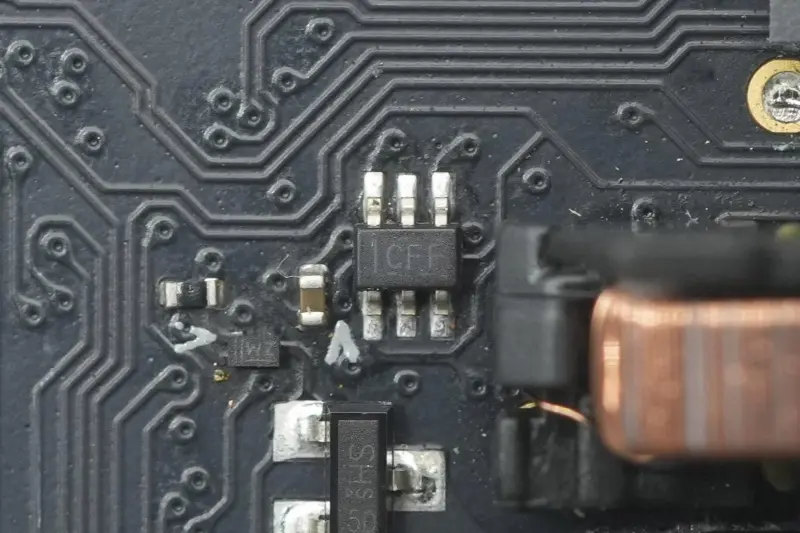

Inverter saluran ganda 1,65–5,5V dengan input pemicu Schmitt berasal dari Texas Instruments, bertanda CFF, model SN74LVC2G14, dikemas dalam SC70.

Tampilan jarak dekat dari induktor step-down.

Kapasitor filter film ketiga memiliki spesifikasi 1μF 450V.

Kapasitor catu daya chip kontrol utama juga dari Rubycon, dengan spesifikasi 35V 47μF.

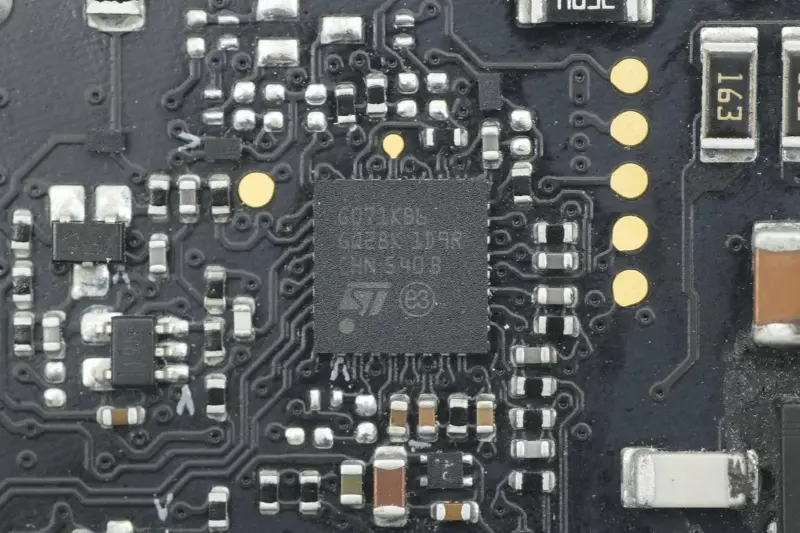

STMicroelectronics STM32G071KB M0 core MCU, Flash 128K bawaan, RAM 36K, frekuensi utama 64MHz, dikemas dalam UFQFPN32, digunakan untuk kontrol penggerak utama catu daya.

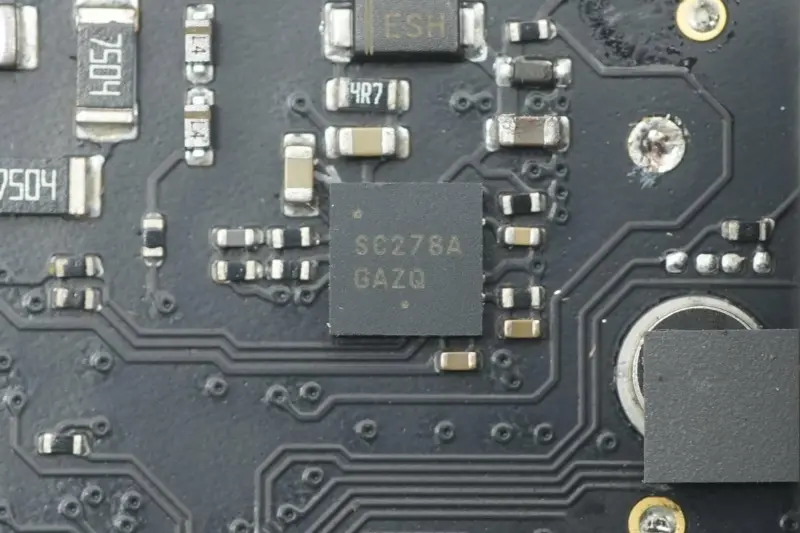

Driver untuk dua tabung sakelar LLC adalah model khusus dari ON Semiconductor, bertanda SC278A, dikemas dalam DFN‑10.

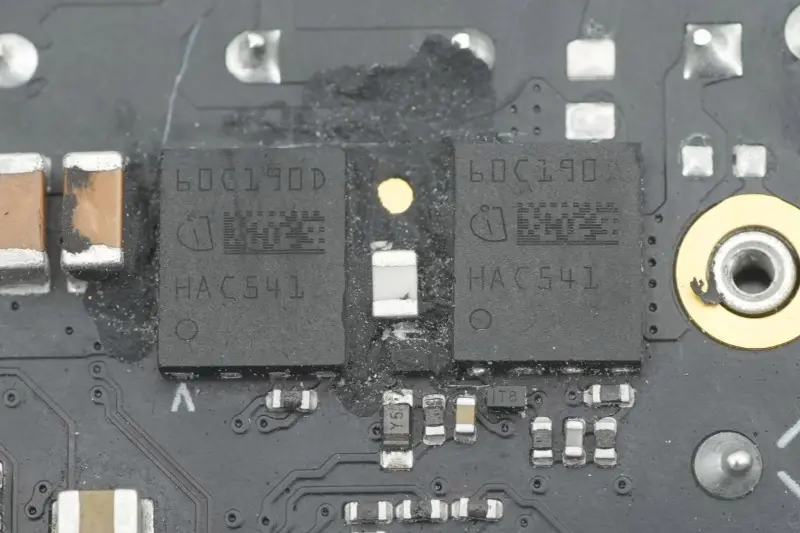

Kedua tabung sakelar LLC berasal dari Infineon, bertanda 60C190D, model khusus untuk Apple, dikemas dalam TSON‑8‑6.

Kedua kapasitor resonansi berasal dari VISHAY.

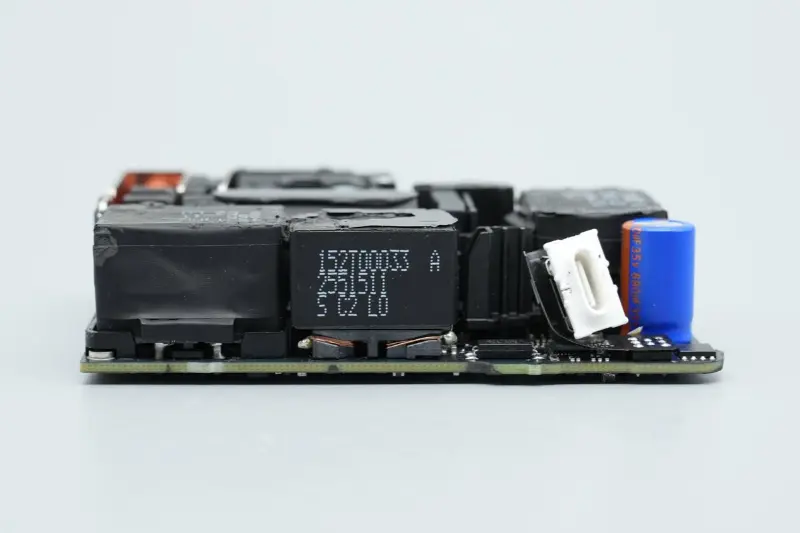

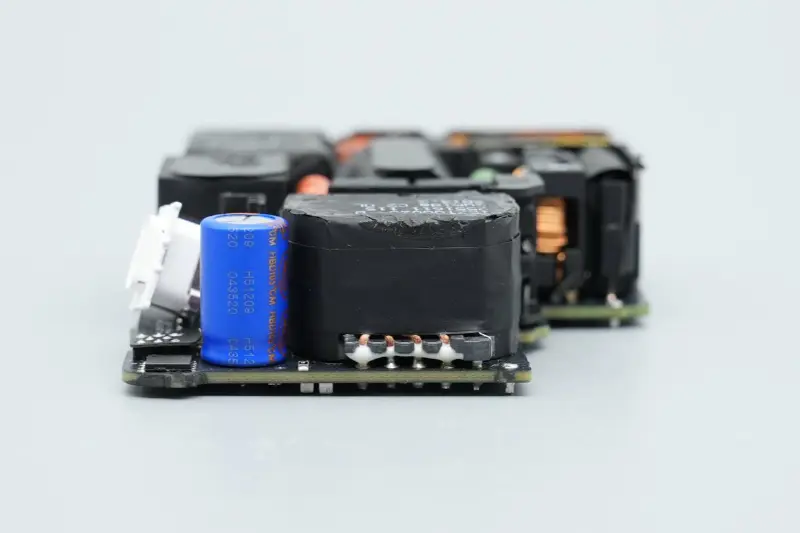

Trafo, optocoupler, kapasitor filter keluaran, chip protokol, dan tabung sakelar VBUS dipasang di satu sisi ujung keluaran.

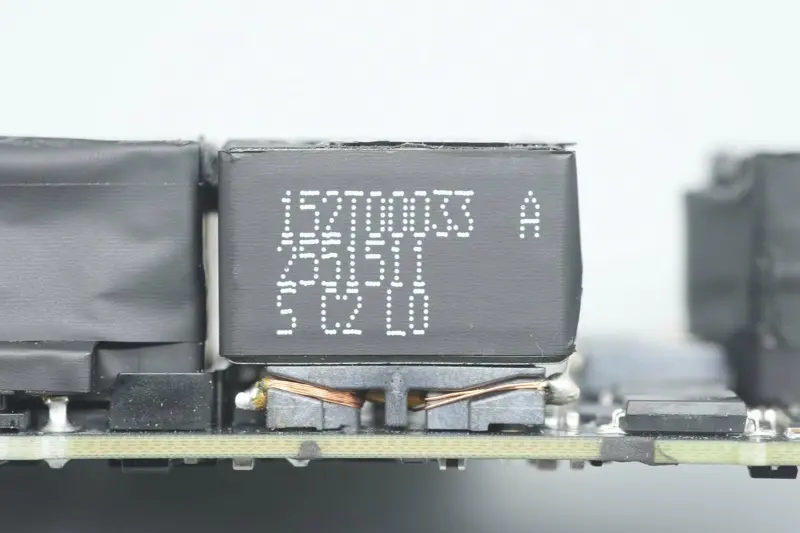

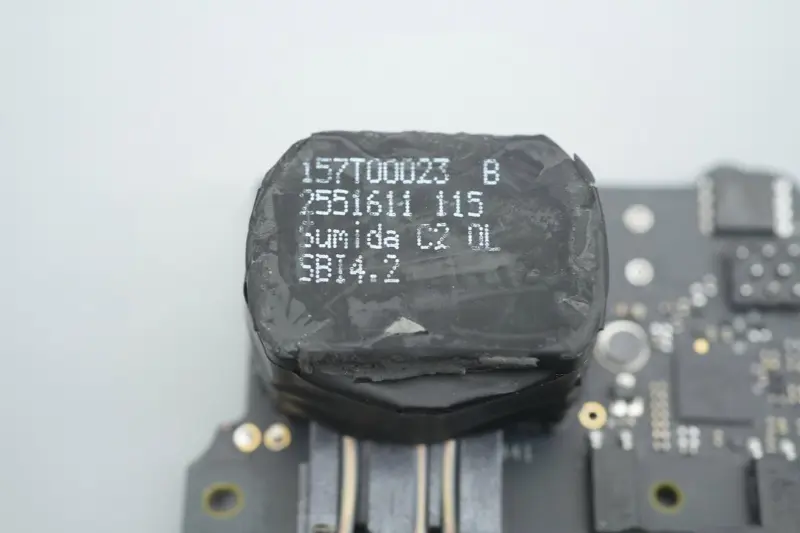

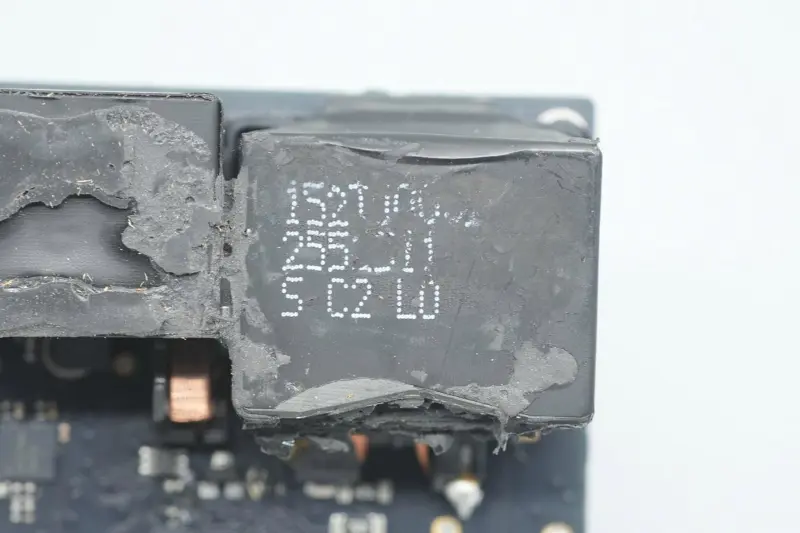

Trafo dipasok oleh Sumida.

Dua kapasitor Y hitam digunakan untuk anti-interferensi.

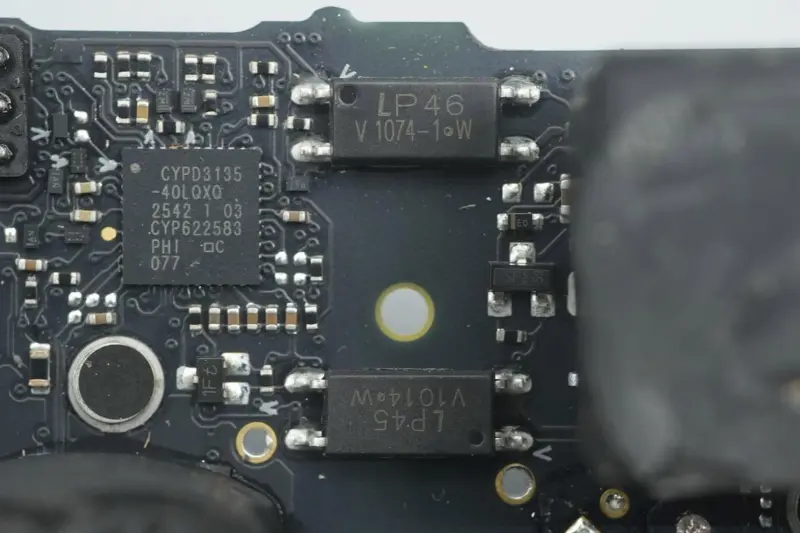

Tampilan jarak dekat dari dua optocoupler, digunakan untuk tegangan keluaran umpan balik dan perlindungan sirkuit.

Tampilan jarak dekat dari kapasitor Y ketiga.

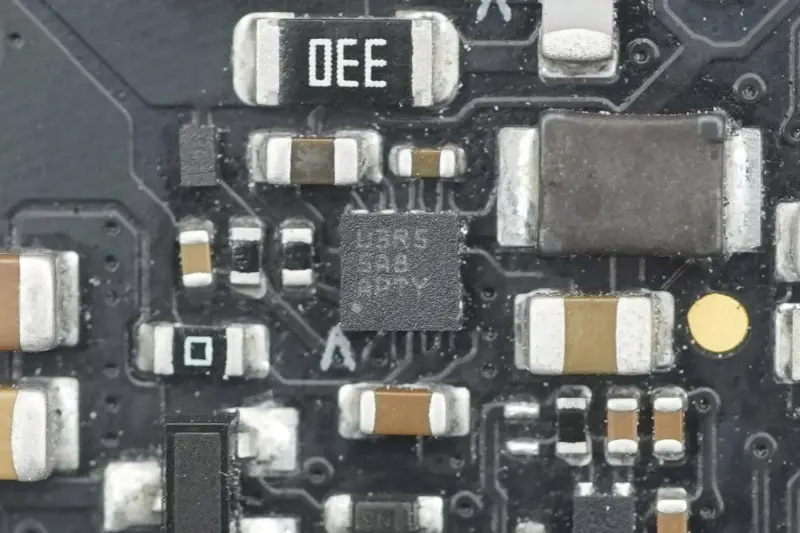

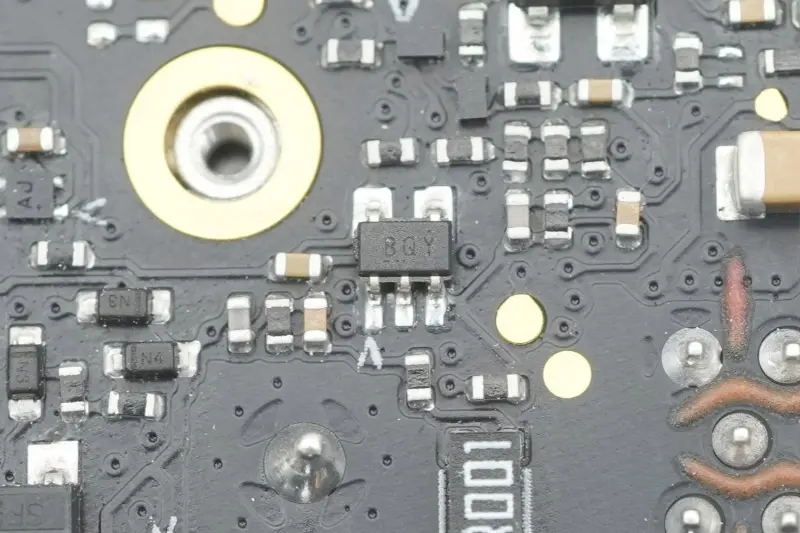

Konverter step-down untuk memberi daya pada pengontrol rektifikasi sinkron.

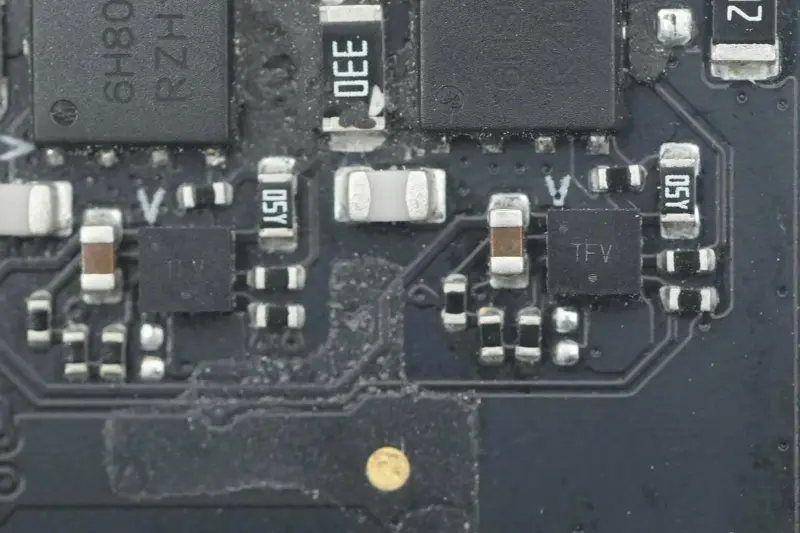

Dua pengontrol rektifikasi sinkron model khusus berasal dari ON Semiconductor, bertanda TFV, dikemas dalam WDFN8.

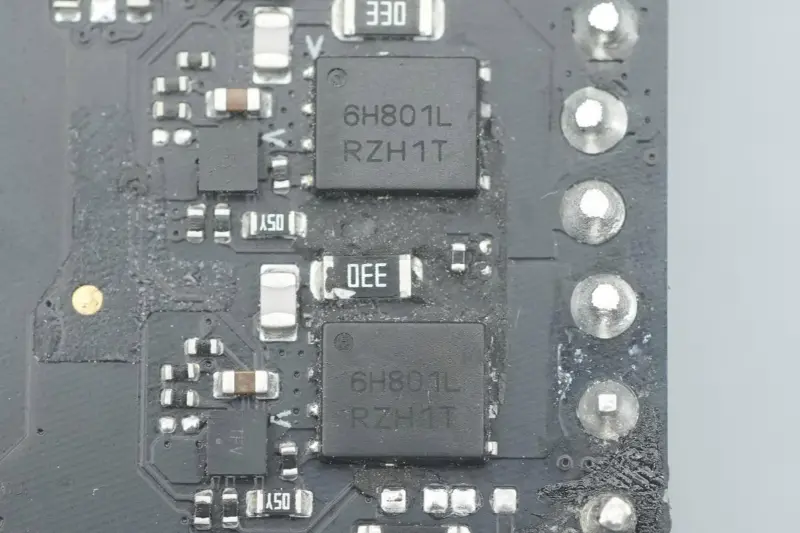

Tabung penyearah sinkron berasal dari ON Semiconductor, model NTMFS6H801NL, tabung NMOS, tegangan tahan 80V, resistansi on 2,7mΩ, dikemas dalam DFN5.

Kapasitor filter keluaran berasal dari Lelon.

Spesifikasi kapasitor adalah 35V 680μF.

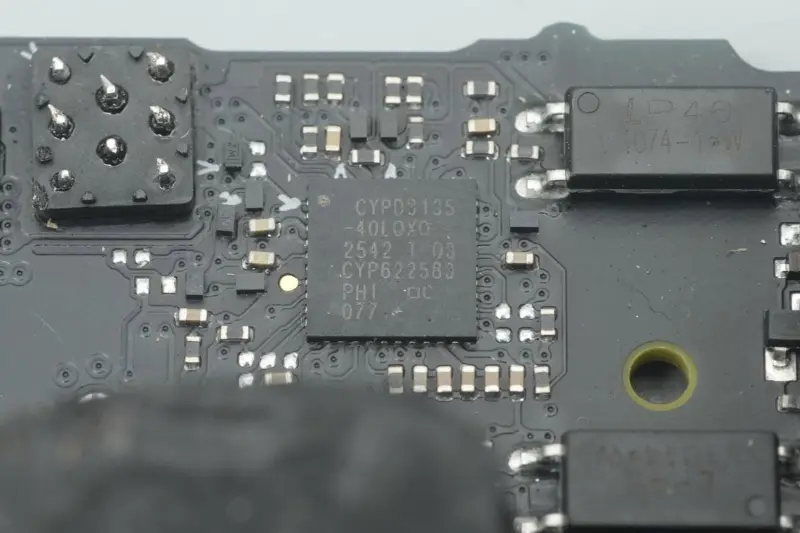

Chip protokol ini mengadopsi Infineon CYPD3135, chip protokol pengisian cepat USB PD3.1 pertama di industri, yang disesuaikan oleh Apple untuk Infineon.

Amplifier untuk deteksi arus keluaran.

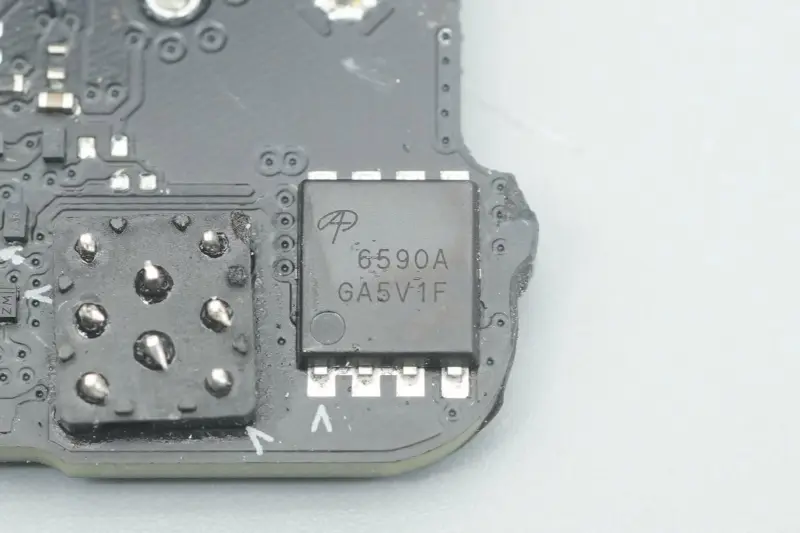

Tabung sakelar VBUS keluaran berasal dari AOS, model AON6590A, tabung NMOS, tegangan tahan 40V, resistansi 0,99mΩ, dikemas dalam DFN5*6.

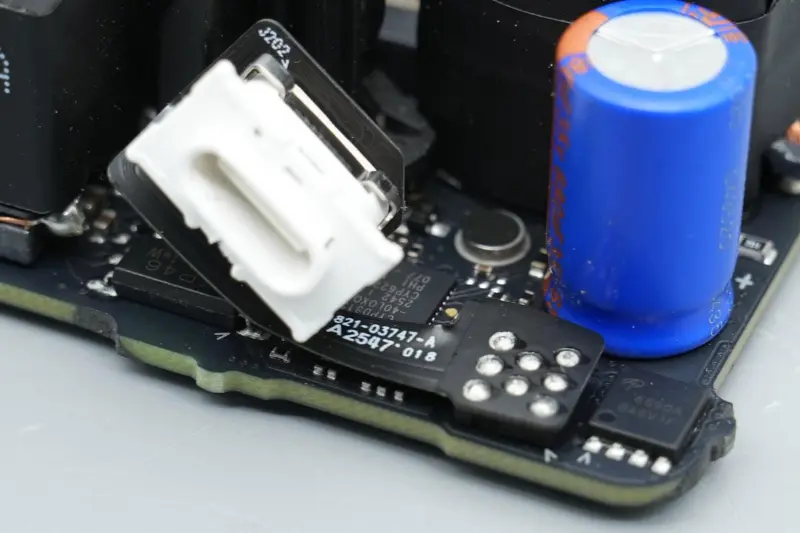

Stopkontak port USB‑C terhubung ke PCB utama melalui papan sirkuit fleksibel.

Tampilan jarak dekat dari stopkontak port USB-C.

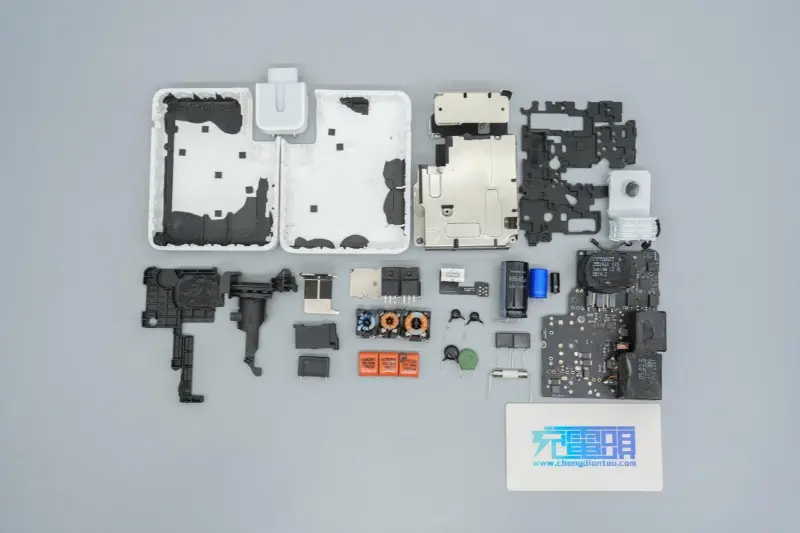

Ringkasan

Pengisi daya cepat 140W baru Apple A3607 melanjutkan bahasa desain minimalis Apple yang konsisten, dan tampilan serta ukurannya secara keseluruhan sangat konsisten dengan A2452 generasi sebelumnya. Namun, terdapat beberapa perbedaan detail: klip logam untuk fiksasi tambahan ditambahkan ke slot modul pin yang dapat dilepas.

Dalam hal kinerja, selain berfungsi sebagai catu daya andalan untuk perangkat generasi baru Apple, perangkat ini juga sangat kompatibel dengan model lama sebelumnya, menyediakan pengisian cepat PD3.1 hingga 140W untuk perangkat.

Pengisi daya ini masih mengadopsi arsitektur step-down sinkron PFC + LLC + efisiensi tinggi, dengan tata letak keseluruhan yang ringkas dan desain pembuangan panas yang solid. Dalam hal komponen inti, karena pengontrolnya masih berupa chip dengan nomor komponen yang sama dari NXP, STMicroelectronics, ON Semiconductor, dan Infineon, perangkat daya hampir disatukan sebagai produk khusus Infineon, menjadikan solusi keseluruhan lebih intensif dan disesuaikan, dan kinerja efisiensi energi diharapkan dapat lebih ditingkatkan.
